Создание и редактирование векторных карт





Координатная сетка.



Координатная сетка.

Важным элементом географической карты является сеть координатных линий — плоское изображение сети соответствующих линий на земном эллипсоиде. При изготовлении карты, сетка служит остовом для построения картографического изображения. При пользовании картой она позволяет определять координаты точек земного эллипсоида, наносить на карту точки по их координатам, измерять направление линий относительно стран света, вычислять масштабы и искажения в любом месте карты.

К самым распространенным сеткам, а на мелкомасштабных картах единственно употребляемым принадлежит картографическая — изображение сети меридианов и параллелей. Ценность картографической сетки обусловлена глубоким географическим смыслом меридианов и параллелей. Меридианы соответствуют направлению "Север — Юг", параллели — направлению "Запад — Восток". Этими направлениями, которые могут быть определены на местности, пользуются для ориентирования при работе с картой. Такое свойство картографической сетки существенно для топографических карт.

На мелкомасштабных картах картографическая сетка, представляет средство для широкого географического ориентирования, основу для разнообразных обобщений и выводов, вытекающих из широтной зональности в размещении многих природных явлений. Наконец, разность долгот пунктов выражает разность их времен.

При всех достоинствах географических сеток им свойствен один недостаток. Практические задачи - нанесение на карту точек по их географическим координатам или определение координат точек по карте, решаются с относительной простотой только на картах в цилиндрических проекциях, у которых меридианы и параллели образуют две системы взаимно перпендикулярных параллельных линий. В других проекциях с более сложными по виду картографическими сетками для решения указанных задач приходится прибегать к вспомогательным графическим построениям и вычислениям, осложняющим работу и не всегда выполнимым в полевых условиях. Между тем при использовании топографических карт для точного указания положения пунктов, передачи по карте расстояний, быстрого расчета направлений и расстояний и т. п. необходимы простые действия, которые могут быть обеспечены сеткой прямоугольных координат. Последняя показывается на современных топографических картах дополнительно к картографической сетке, а на некоторых картах (например, английских и финских) - взамен ее. С этой целью на земном эллипсоиде выбирают две системы линий, которые в проекции топографической карты изображаются сеткой квадратов. В проекции Гаусса-Крюгера осями такой сетки служат изображаемые прямолинейно осевой меридиан зоны и экватор.

В картографических сетках счет параллелей всегда ведут от экватора, счет меридианов — от начального меридиана, за который по международному соглашению 1884 г. принимают меридиан Гринвича, где находится старейшая астрономическая обсерватория Англии.

_______________

 Контрольные вопросы.

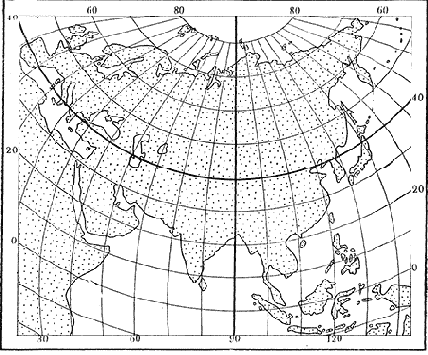

1. Какая проекция изображена на рисунке?

Координатная сетка.

2. Какие проекции получатся из построений, показанных на рисунках?

Координатная сетка.

3. Какие параметры надо учитывать при выборе проекции?
