Векторная графика в Adobe Illustrator





Кнопка Exclude overlapping shape areas

Кнопка Exclude overlapping shape areas (Исключение пересекающихся областей) комбинирует выделенные объекты таким образом, что непересекающиеся области входят в результирующий объект, а пересекающиеся — "исключаются", делаются прозрачными (рис. 6.50).

Однако при этом следует учитывать количество пересекаемых областей:

  •  если их число четное, то они становятся прозрачными;
  •  если их число нечетное, они включаются в объект с соответствующей заливкой.

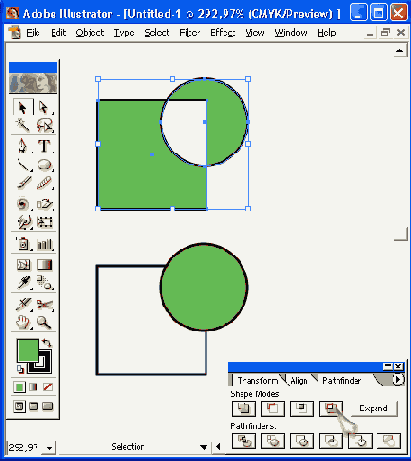

Рис. 6.50. Исходные объекты и результат действия кнопки Exclude overlapping shape areas

Эмпирически это правило можно трактовать следующим образом. Если мысленно провести линию слева направо через выделенные объекты, то с первого контура, который пересекла линия, начинается заливка, после второго контура заливка прекращается, после последующего— начинается и т. д. (рис. 6.51). На самом деле, ситуация несколько сложнее.

Если требуется создать составной контур, необходимо нажать кнопку Expand (Преобразовать). Все объекты и детали, не попадающие в результирующий контур, удаляются, поэтому, если они понадобятся для дальнейшей работы, следует предварительно создать их копию.

Если необходимо таким же образом объединить все контуры, входящие в группу или расположенные на слое (подслое), то следует использовать команду Exclude (Исключение) меню Effect | Pathfinder (Эффект | Обработка контуров). Это же относится и к шрифтовым объектам.

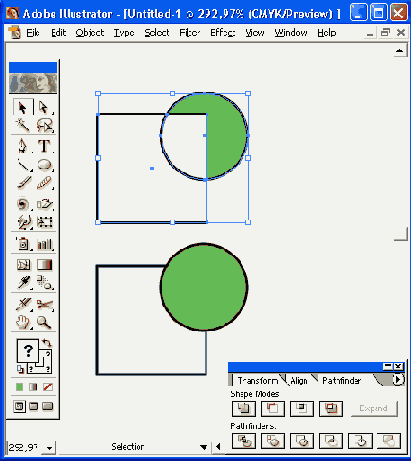

Рис. 6.51. Эмпирическое правило для кнопки Exclude overlapping shape areas
