Инструмент Polar Grid

Инструмент Polar Grid (Полярная сетка) (

Рис. 4.89. Инструмент Polar Grid в группе линейных инструментов

Создание полярной сетки не отличается от работы инструмента Rectangle (Прямоугольник), зато изобилует дополнительными возможностями.

  •  Клавиша <Shift> позволяет создать сетку в круге.
  •  Удерживание клавиши <Alt> обеспечивает расширение сетки из центральной точки.
  •  Удерживание клавиш <Shift> и <Alt> позволяет создавать круглую сетку из центральной точки,
  •  Клавиша <Пробел> позволяет перемещать сетку в процессе создания.
  •  Нажав клавишу <~>, можно создавать множественные сетки.

Для изменения параметров ячеек можно использовать следующие клавиши:

  •  клавиша <
  •  клавиша <
  •  клавиша <
  •  клавиша <
  •  клавиши <F>, <V>, <X> и <С> позволяют создавать логарифмическую сетку. Каждое нажатие увеличивает или уменьшает логарифмическую шкалу на 10%.

Для создания полярной сетки с заданными параметрами следует включить инструмент и щелкнуть кнопкой мыши в произвольном месте рабочего поля. На экран выводится диалоговое окно Polar Grid Tool Options (Параметры инструмента "Полярная сетка") (рис. 4.90), в котором по умолчанию отображаются параметры предыдущей сетки.

В группе Default Size (Размер по умолчанию) можно определить размер прямоугольника, в который вписана сетка: поля Width (Ширина) и Height (Высота). Здесь же представлен прямоугольник с четырьмя маркерами, выбор одного из маркеров определяет начальную точку.

В группе Concentric Dividers (Концентрические деления) и Radial Dividers (Радиальные деления) можно определить количество окружностей и радиальных линеек внутри общей рамки сетки (линия рамочной окружности не входит в это число). Поля Number (Число) ограничены диапазоном от 0 до 999 делений.

Ползунки под полями Number (Число) предназначены для формирования логарифмических сеток, значение Skew (Неравномерность) может быть в диапазоне от —500 до 500. Для концентрических делений сдвиги осуществляются внутрь ( In ) или наружу ( Out ). Для радиальных линий сдвиги осуществляются вверх (Тор) или вниз ( Bottom ).

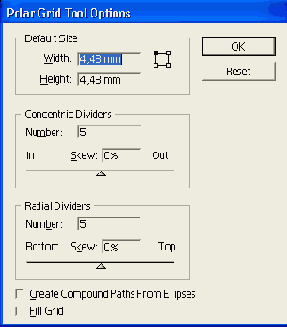

Рис. 4.90. Диалоговое окно Polar Grid Tool Options

Флажок Create Compound Paths From Ellipses (Создать составной контур из эллипсов) обеспечивает составной контур (флажок установлен) или отдельные эллипсы (флажок снят). Информацию о составных контурах см. в главе 6.

Установка флажка Fill Grid (Заливка сетки) позволяет использовать текущий цвет переднего плана для заливки площади сетки.
