Векторная графика в Adobe Illustrator





Соединение краевых опорных точек

Открытый контур имеет две концевых опорных точки — начальную и конечную, а у закрытого контура таких точек нет. Для преобразования открытого контура в закрытый служит команда Join (Соединить) меню Object | Path (Объект | Контур).

  • Если соединяемые крайние точки совпадают друг с другом по местоположению (одна расположена на другой), то они заменяются на одну общую опорную точку.
  •  Если же краевые точки расположены на определенном расстоянии друг от друга, то между ними создается дополнительный соединительный сегмент (рис. 4.43).

Рис. 4.43. Соединение двух выделенных узлов с помощью прямого сегмента

Рис. 4.44 . Диалоговое окно  Меню Join

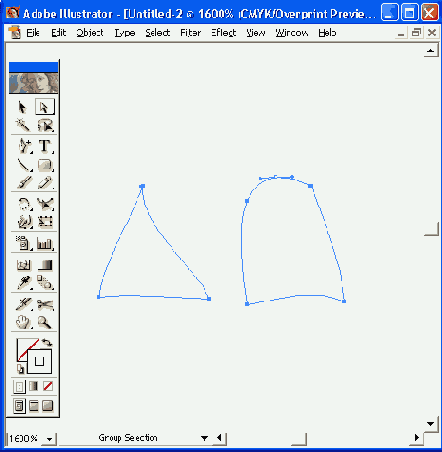

Рис. 4.45. Выделение двух узлов и соединение их в гладкую опорную точку

Для соединения двух краевых точек их необходимо выделить с помощью инструмента Direct Selection (Частичное выделение) ( Join (Соединить), которая при соединении совпадающих точек выводит на экран одноименное диалоговое окно (рис. 4.44), предлагающее на выбор тип создаваемой опорной точки.

Установка в группе Points (Точка) переключателя Corner (Угловая) (принимается по умолчанию) обеспечивает создание угловой опорной точки, а переключателя Smooth (Гладкая) — гладкой опорной точки (рис. 4.45).
