Создание градиентной сетки

Для конвертирования простейшего контура с заливкой в объект с градиентной сеткой следует этот контур выделить, включить инструмент

Gradient Mesh

(Градиентная сетка) (

) и щелкнуть в пределах контура необходимое число раз (рис. 8.5). Это самый экономный способ конвертирования.

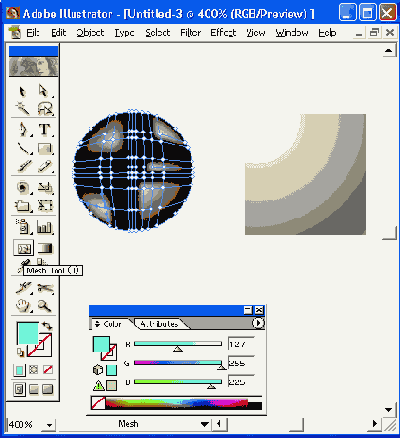

Рис. 8.5.

Инструмент

Gradient Mesh

в палитре инструментов и работа с ним

При работе со сложным объектом стоит предпочесть команду

Create Gradient Mesh

(Создать градиентную сетку) меню

Object

(Объект), которая выводит на экран одноименное окно (рис. 8.6).

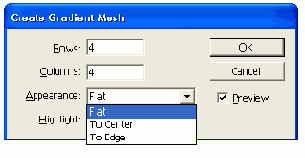

Рис. 8.6

. Диалоговое окно

Create Gradient Mesh

В полях

Rows

(Ряды) и

Columns

(Колонки) следует ввести значения, определяющие размерность градиентной сетки в диапазоне от 1 до 40.

В раскрывающемся списке

Appearance

(Тип) представлены три варианта направления растяжки (рис. 8.7).

Вариант

Flat

(Плоский) сохраняет исходный цвет объекта и не создает растяжки.

Вариант

То Center

(К центру) создает растяжку к более светлому в центре объекта.

Вариант

То Edge

(К краю) создает растяжку к более светлому по краю объекта.

Рис. 8.7.

Примеры растяжки при различных вариантах

В поле

Highlight

(Подсветка) можно задать уровень осветления цвета объекта в диапазоне от 0% (исходный цвет объекта) до 100% (белый цвет).

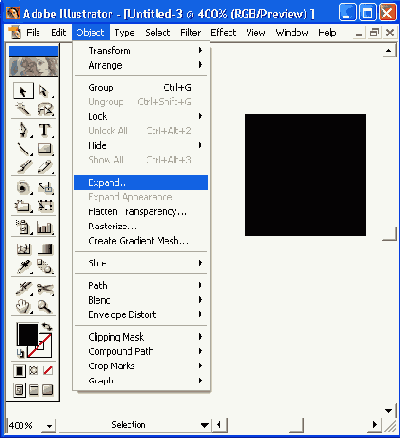

С помощью команды

Expand

(Преобразовать) меню

Object

(Объект) можно конвертировать объект, имеющий цветовую линейную или радиальную растяжку в объект с радиальной сеткой.

Для этого в диалоговом окне

Expand

(Преобразовать) (рис. 8.8), которое вызывается одноименной командой, следует установить переключатель

Expand Gradient To

(Преобразовать градиент в) в положение

Gradient Mesh

(Градиентная сетка). Результат применения команды

Expand

(Преобразовать) представлен на рис. 8.9.

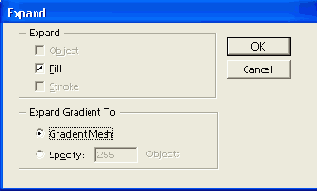

Рис. 8.8.

Диалоговое окно

Expand

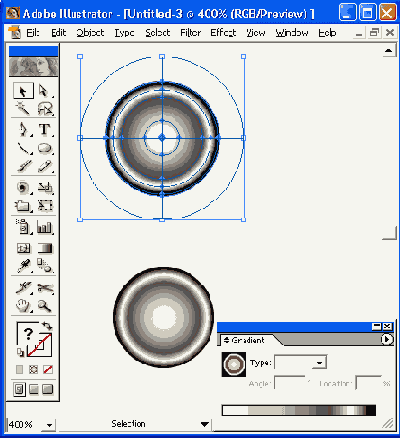

Рис. 8.9.

Результат работы команды

Expand
