Иллюстрированный самоучитель по Adobe Illustrator 10



Кнопка Intersect shape areas


Кнопка

Intersect shape areas

(Пересечение составных объектов) на панели комбинирует выделенные объекты таким образом, что контуром результирующего объекта является область пересечения объектов (рис. 6.49).

Если требуется создать составной контур, то следует нажать кнопку

Expand

(Преобразовать). Все объекты и детали, не попадающие в результирующий контур, удаляются, поэтому, если они необходимы для дальнейшей работы, следует предварительно создать их копию. Выполнение команды возможно, если объекты "пересекаются".

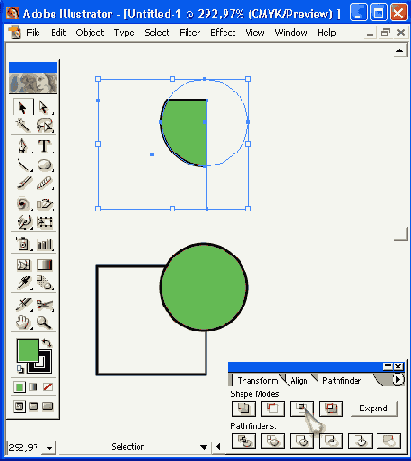

Рис. 6.49

. Исходные объекты и результат действия кнопки

Intersect shape areas

Если требуется таким же образом объединить все контуры, входящие в группу или расположенные на слое (подслое), следует использовать команду

Intersect

(Пересечение) меню

Effect | Pathfinder

(Эффект | Обработка контуров). Это же относится к шрифтовым объектам.
