Кнопка Exclude overlapping shape areas
Кнопка
Exclude overlapping shape areas
(Исключение пересекающихся областей) комбинирует выделенные объекты таким образом, что непересекающиеся области входят в результирующий объект, а пересекающиеся — "исключаются", делаются прозрачными (рис. 6.50).
Однако при этом следует учитывать количество пересекаемых областей:
если их число четное, то они становятся прозрачными;
если их число нечетное, они включаются в объект с соответствующей заливкой.
Рис. 6.50.
Исходные объекты и результат действия кнопки
Exclude overlapping shape areas
Эмпирически это правило можно трактовать следующим образом. Если мысленно провести линию слева направо через выделенные объекты, то с первого контура, который пересекла линия, начинается заливка, после второго контура заливка прекращается, после последующего— начинается и т. д. (рис. 6.51). На самом деле, ситуация несколько сложнее.
Если требуется создать составной контур, необходимо нажать кнопку
Expand
(Преобразовать). Все объекты и детали, не попадающие в результирующий контур, удаляются, поэтому, если они понадобятся для дальнейшей работы, следует предварительно создать их копию.
Если необходимо таким же образом объединить все контуры, входящие в группу или расположенные на слое (подслое), то следует использовать команду
Exclude
(Исключение) меню
Effect | Pathfinder
(Эффект | Обработка контуров). Это же относится и к шрифтовым объектам.

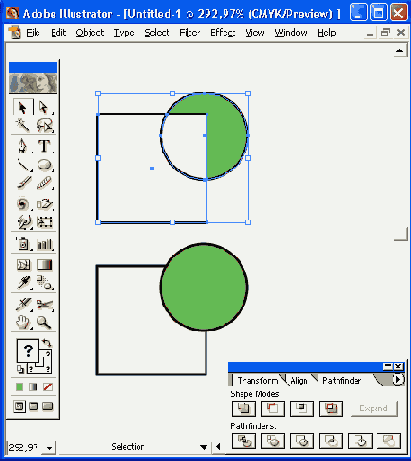

Рис. 6.51.
Эмпирическое правило для кнопки
Exclude overlapping shape areas
