Фильтр Zig Zag
Фильтр
Zig Zag
(Зигзаг) меню
Filter | Distort & Transform
(Фильтр | Искажение и трансформирование) служит для деформации линии контура в виде зигзагообразных или волнистых линий.

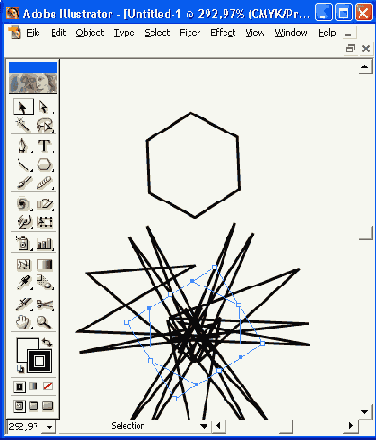

Рис. 6.37.
Диалоговое окно
Pucker & Bloat
, исходный и трансформированный объекты

Рис. 6.38
. Диалоговое окно
Round Corners
, исходный и трансформированный объекты
Установка параметров деформации выполняется в диалоговом окне
Zig Zag
(Зигзаг) (рис. 6.39).
В поле
Size
(Смещение) вводится расстояние, на которое перемещаются опорные точки, в диапазоне от 0 до 100.
В поле
Ridges per segment
(Складки) определяется число пиков в единицу длины в диапазоне от 0 до 100.

Рис. 6.39.
Диалоговое окно
Zig Zag
, исходный и результирующий объекты
В нижней части диалогового окна расположена группа
Points
(Точки), состоящая из двух переключателей, с помощью которых можно определить форму деформации:
установка переключателя
Smooth
(Гладкие) придает линии контура волнообразную форму;
установка переключателя
Comer
(Угловые) придает линии контура зигзагообразную форму.
