Инструмент Measure


Работа оформителя (дизайнера), в отличие от творчества свободного художника, требует подчас большой точности в расположении элементов или выдерживании каких-либо размеров, нарушение которых недопустимо.

В программе Adobe Illustrator предусмотрен специальный инструмент

Measure

(Линейка) (

), с помощью которого легко измерить расстояние между любыми точками и определить угол наклона.

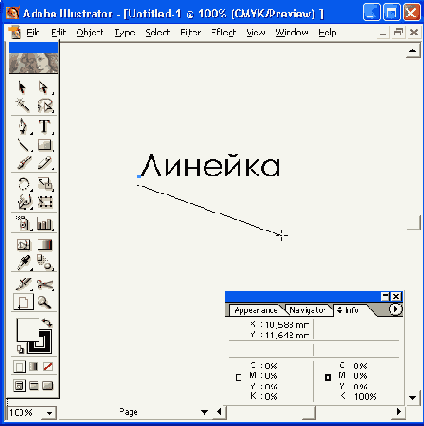

Рис. 5.10.

Инструмент

Measure

и палитра

Info

Показания инструмента отображаются в палитре

Info

(Инфо) (рис. 5.10):

расстояние по осям X и Y (поля

X, Y

, соответственно);

 абсолютное расстояние по горизонтали и вертикали (поля

W, Н

, соответственно);

 общее расстояние (поле

D

);

 угол наклона (поле (

)).

Все значения, кроме угла, отображаются в единице измерения, определенной в разделе

Units

& Undo

(Единицы измерения и отмена команд) диалогового окна

Preferences

(Установки) или в диалоговом окне

Document Setup

(Параметры документа). Более подробную информацию об определении единиц измерения см. в главе 2.

Для того чтобы выполнить измерение, следует включить инструмент

Measure

(Линейка) и щелкнуть в конечных точках — палитра

Info

(Инфо) отобразит полученные значения. Если необходимо непрерывное отображение процесса измерения, то после щелчка в исходной точке кнопку мыши следует удерживать и вести ее в нужном направлении — палитра

Info

(Инфо) будет оперативно отображать все текущие значения.
