Палитра Transform


В палитре Transform (Трансформирование) (рис. 6.9) отображается некоторая текущая информация о выделенном объекте, кроме того, она позволяет трансформировать объект (перемещать, масштабировать, вращать и изменять размер) путем введения новых значений в соответствующие поля.

Для отображения палитры на экране следует выполнить команду Show Transform (Показать трансформирование) меню Window (Окно).

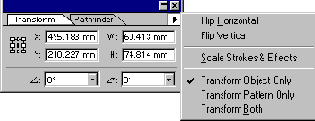

Рис 6.9. Палитра Transform с раскрытым меню команд

В левой части палитры представлено условное обозначение основных (фиксированных) точек объекта (угловых точек, центров сторон и центральной точки прямоугольника, в который вписывается объект). Выделенная точка служит точкой, относительно которой происходит трансформация (например, перемещение или вращение).

Для перемещения объекта по горизонтали и/или по вертикали следует ввести соответствующие значения в поля Х и/или Y.

Для определения размера объекта следует ввести соответствующие значения в поля W (Ширина) и Н (Высота).

Для вращения объекта следует ввести значение угла поворота в нижнее поле слева, а для наклона объекта — значение угла в нижнее поле справа или выбрать одно из предлагаемых значений в списке.

Для того чтобы программа "отработала" введенное значение, следует нажать клавишу [Enter] или [ТаЬ].

В меню палитры представлены следующие команды:



Flip Horizontal (Горизонтальное отражение) — обеспечивает переворот объектов по горизонтали;
Flip Vertical (Вертикальное отражение) — обеспечивает переворот объектов по вертикали.

Следующие команды расширяют возможности трансформирования объектов с обводками, заливками и эффектами.

Выбор команды Scale Strokes & Effects (Масштабирование обводок и эффектов) обеспечивает наряду с трансформированием объекта трансформирование параметров обводки.
Активизированные команды Transform Object Only (Трансформировать только объект), Transform Pattern Only (Трансформировать только декоративную заливку). Transform Both (Трансформировать объект и декоративную заливку) обеспечивают один из вариантов трансформирования объекта и заливки.
