Чтобы применить HyperVoxels к
Рисунок 11.48. Чтобы применить HyperVoxels к элементу сцены, дважды щелкните по его имени в списке. В Viper отображается поверхность, созданная вокруг Clump-1
15. Измените значение параметра Particle Size (Размер частицы), расположенного на вкладке Geometry (Геометрия), сделав его равным 1.5 т. В окне Viper поверхность, смоделированная HyperVoxels, увеличится (Рисунок 11.49).
Чтобы создать объемный эффект воспользуйтесь выпадающим меню Add Volumetric
Рисунок 11.32. Чтобы создать объемный эффект, воспользуйтесь выпадающим меню Add Volumetric
3. Чтобы открыть окно свойств эффекта Ground Fog, дважды щелкните по строке «Bottom: -4.000000 Тор: 0.000000» списка, расположенного под выпадающим меню (Рисунок 11.33).
Чтобы задать соответствие цвета
Рисунок 11.34. Чтобы задать соответствие цвета тумана с фоном, воспользуйтесь опцией Backdrop Color
Добавление ветра
Добавление ветра
1. Выполните шаги 1-4 процедуры «Создание источника частиц», при этом нулевой объект назовите Wind (Ветер).
2. В разделе Dynamics в меню Add Dynamics выберите пункт Wind (Эффект ветра).
3. Щелкните по кнопке паузы, расположенной под указателем кадров.
4. Перетащите указатель кадров на нулевой кадр анимации.
5. Перейдите на вкладку Items (Элементы), затем щелкните по кнопке Stretch (Растянуть) на панели инструментов.
6. Удерживая нажатой правую кнопку, перемещайте мышь вверх, чтобы растянуть объект Wind до точки с координатой 3.5 т, расположенной на оси Y.
7. Создайте опорный кадр с номером 0 для объекта Wind.
8. Щелкните по кнопке Play.
9. Чтобы открыть окно свойств FX_Wind (Эффект ветра), дважды щелкните по названию эффекта в списке.
10. Закройте окно Item Properties объекта Wind. Расположите окно свойств эффекта FX_Wind таким образом, чтобы вы могли наблюдать за объектом в окне проекции.
11. Из выпадающего меню режима Wind выберите пункт rotation(y) (вращение) - Рисунок 11.25.
Дым созданный при помощи режима Sprite
Рисунок 11.64. Дым, созданный при помощи режима Sprite
21. В окне HyperVoxels из выпадающего меню Object Type (Тип объекта) выберите пункт Volume (Объем).
22. Выполните шаги 20 и 21, чтобы создать предварительный просмотр и оценить полученный эффект (Рисунок 11.65).
Если ввести отрицательное значение
Рисунок 11.22. Если ввести отрицательное значение в поле Gravity(m/s^2), частицы будут падать, а при вводе положительного значения - подниматься
Фильтры изображений
Фильтры изображений
Фильтры изображений (Image filter) используются для обработки кадров сцены после их просчета. Они обязательно потребуются в процессе работы с созданными изображениями для моделирования спецэффектов.
Фоновые изображения
Фоновые изображения
Чтобы сделать сцену более реалистичной, вместо цветовой заливки фона можно использовать изображения. Это особенно полезно, если вы работаете над сценой, объекты которой взаимодействуют с реальной средой, например, при создании персонажа, идущего по комнате, или моделировании едущего по шоссе автомобиля.
Создание спецэффектов
Глава 11. Создание спецэффектов.
Изменение фона
Создание эффектов с использованием частиц
Эффект тумана
Светящиеся объекты
Фильтры изображений
Использование HyperVoxels
Инструмент FX_Gravity позволяет
Рисунок 11.21. Инструмент FX_Gravity позволяет сымулировать эффект гравитации. Выберите в меню Falloff Mode значение OFF. Это означает, что все частицы сцены подчиняются гравитации. Если оставить значение Linear, то гравитация будет влиять только на те частицы, которые попадают в область ее действия
6. В поле Gravity(m/s^2) Y (Гравитация (м/с^2) Y) введите -1 и нажмите клавишу Enter. Таким образом, гравитация будет тянуть частицы вниз (Рисунок 11.22).
ИНструмент FX_Wind позволяет создавать
Рисунок 11.26. Чтобы уменьшить или увеличить область влияния инструмента, измените значение в поле Radius
13. В поле Spiral Amount (Количество спиралей) введите 3000 и нажмите клавишу Enter. Это заставит частицы образовать вихрь (Рисунок 11.27).
Вы можете анимировать размер и положение каждого из инструментов FX Particle (Частицы), для этого просто анимируйте объекты, к которым применены инструменты.
Варианты различных сочетаний инструментов FX Particles практически безграничны. Более подробный обзор их параметров содержится в справочном руководстве пользователя и на сайтах www.luxology.net и www.flav.com.
С помощью инструмента FX_Linker (Привязка), расположенного на вкладке Scene (Сцена) под заголовком Dynamics (Динамика), можно заменить отдельные частицы движущимися объектами. Это необходимо при моделировании полета стаи птиц, роя пчел, катящихся камней или снегопада.
При помощи инструмента FX_Browser можно создать любой из эффектов группы FX Particles. Просто выберите инструмент из списка и настройте его через открывшееся окно свойств.
Инструмент Ground Fog позволяет достичь более реалистичного эффекта
Рисунок 11.33. Инструмент Ground Fog позволяет достичь более реалистичного эффекта
4. Чтобы установить верхнюю границу создаваемого эффекта, в поле Тор введите 1 m и нажмите клавишу Enter.
5. Чтобы установить нижнюю границу, в поле Bottom введите -1 m и нажмите клавишу Enter.
6. Снимите галочку с окошка метки Backdrop Color (Рисунок 11.34).
7. Чтобы увидеть результат, нажмите клавишу F9 (Рисунок 11.35).
Инструмент SkyTracer2 позволяет
Рисунок 11.11. Инструмент SkyTracer2 позволяет создавать даже облака. Если требуется сымитировать облачность, нужно активировать эту опцию, поскольку по умолчанию она отключена
6. В окне свойств SkyTracer2 перейдите на вкладку High Attitude Clouds (Высокие облака), затем отметьте галочкой опцию Enable Clouds. Теперь в окне Viper вы увидите, что над уже созданным слоем появился новый слой облаков (Рисунок 11.13).
7. Закройте окна SkyTracer2 и Viper.
8. Чтобы просчитать сцену и просмотреть созданный эффект, нажмите клавишу F9 (Рисунок 11.14).
Для настройки вида небосклона предусмотрено огромное количество параметров, обзор которых выходит за рамки этой книги. За более подробной информацией обратитесь к справочному руководству пользователя
Использование декораций
Использование декораций
В качестве фона можно использовать не только сплошную цветовую заливку или плоское изображение, но и декорации. В LightWave они создаются при помощи трех основных инструментов: Texture Environment (Текстурное окружение). Этот инструмент использует Texture Editor (Редактор текстур), что позволяет наиболее гибко работать с текстурами, градиентами и процедурными текстурами при создании декораций. Более подробно Texture Editor рассматривается в главе 12;
Image World (Мир-изображение). Здесь для создания фона и освещения применяются изображения формата HDRI (High Dynamic Range Image - Высокодинамичное изображение). Подробнее этот инструмент описывается в главе 13;
SkyTracer2 (Создатель неба 2). При помощи данного инструмента можно воссоздать как ночное, так и дневное небо. Инструмент очень полезен при выполнении естественных декораций сцены.
Использование фоновых изображений
Использование фоновых изображений
1. Щелкните по кнопке Window, затем в выплывающем меню найдите команду Compositing Options (Свойства компоновки), или нажмите клавиши Ctrl+F7. Откроется окно Effects (Эффекты), вкладка Compositing (Компоновка) - Рисунок 11.5.
Использование HyperVoxels
Использование HyperVoxels
HyperVoxels представляет собой один из механизмов LightWave, предназначенных для получения объемных эффектов. Например, его можно использовать для моделирования дыма, облаков, пыли или жидкостей. Данный механизм создает объемный трехмерный эффект вокруг определенной точки пространства (например, точки объекта, нулевого объекта или частицы, созданной системой Particle FX). Преимущество эффектов HyperVoxels заключается в их трехмерности, что позволяет обозревать их из любой точки сцены. Существует три режима работы HyperVoxels: Surface (Поверхность). В этом режиме создается гладкая сфера, на которую можно наложить любую текстуру. Отдельные поверхности HyperVoxels (объекты или частицы Particle FX) можно объединить при помощи данного эффекта, чтобы создать имитацию жидкости;
Volume (Объем). Данный режим моделирует объемное облако. К создаваемой поверхности можно применить HyperTextures (Гипертекстуры), чтобы создать эффект движения облака, вихри и т.п. При использовании этого режима производится наибольшее количество вычислений, все расчеты осуществляются по реальным физико-математическим моделям. Режим Volume незаменим в тех случаях, когда необходимо имитировать погружение в какую-либо объемную среду.
Он также позволяет сделать сцену максимально реалистичной;
Sprite (Спрайт)(Спрайт - небольшое изображение, переносимое по экрану независимо от других. ) Этот режим на самом, деле не является объемным. Принцип его действия таков: на центр изображения, попадающего в объектив камеры, накладывается двумерный эффект. Подобный механизм создания эффектов значительно повышает производительность системы, поскольку не требует большого количества вычислений. Этот режим прекрасно подходит для создания дыма, пыли, следа ракеты — всего того, что можно сымитировать при помощи дыма. Создание объемного изображения требует значительных вычислений, а это может привести к тому, что для генерации сцены понадобится очень много времени. Если нет необходимости создания именно объемного эффекта при помощи режима Volume, то предпочтительнее использовать режим Sprite. Работая со сценами, вы рано или поздно заметите, что в большинстве случаев достаточно применения только режима Sprite.
Описание HyperVoxels и основ создания объемных изображений - это тема отдельной книги. Далее будет рассказываться о процедурах, которые помогут вам получить навыки работы с HyperVoxels. Если вы хотите узнать обо всех возможностях этого механизма создания трехмерных изображений, обратитесь к справочному руководству пользователя LightWave или посетите сайты www.newtek.com , www.luxology.net , www.flay.com.
Из выпадающего меню Add Environment
Создание простого неба
1. Выполните процедуру «Создание декораций» и выберите инструмент SkyTracer2 (Создатель неба 2).
2. Щелкните по кнопке Viper (Интерактивный просмотр) на панели инструментов, чтобы открыть окно Versatile Interactive Preview Render (Адаптивный интерактивный предварительный просмотр) - Рисунок 11.10.
Из выпадающего меню Blending Mode выберите пункт Additive
Рисунок 11.50. Из выпадающего меню Blending Mode выберите пункт Additive
17. Из выпадающего меню Blending Group (Группа смешивания) выберите пункт (new group) (новая группа)-Рисунок 11.51. Откроется диалоговое окно Blend Group Name (Имя группы смешивания).
18. В появившемся диалоговом окне введите имя Clumpy и нажмите клавишу Enter или щелкните по кнопке ОК (Рисунок 11.52).

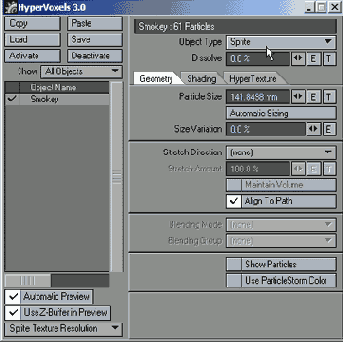

Из выпадающего меню Object Type выберите пункт Sprite
Рисунок 11.61. Из выпадающего меню Object Type выберите пункт Sprite
14. В поле Particle Size (Размер частицы) введите 250 mm. Изображение в окне Viper обновится (Рисунок 11.62).
Изменение цвета фона
Изменение цвета фона
1. Щелкните по кнопке Window.
2. Далее по списку найдите и щелкните по кнопке Backdrop Options (Свойства фона), или нажмите клавиши Ctrl+F5. Откроется окно Effects (Эффекты), вкладка Backdrop (Фон) -Рисунок 11.1.
Изменение фона
Изменение фона
Как вы, вероятно, уже поняли, фон - это то, что отображает Layout, когда в сцене нет ни объектов, ни эффектов. По умолчанию для фона используется заливка черным цветом, однако при необходимости это можно изменить.
Измените параметры движения Smokey
Рисунок 11.59. Измените параметры движения Smokey, чтобы они соответствовали указанным на данном рисунке
11. Щелкните по кнопке Viper на панели инструментов, откроется окно Versatile Interactive Preview Render.
12. В окне HyperVoxels в списке элементов дважды щелкните по пункту Smokey, чтобы сделать этот элемент активным.
13.Из выпадающего меню Object Type (Тип объекта) выберите пункт Sprite (Спрайт) - Рисунок 11.61.
Измените внешний вид объекта при
Рисунок 11.37. Выберите из списка поверхность, к которой требуется применить эффект
7. Закройте окно Surface Editor.
8. Перейдите на вкладку Scene (Сцена), затем щелкните по кнопке Image Process (Обработка изображения) на панели инструментов или нажмите клавиши Ctrl+F8. Откроется окно Effects (Эффекты), вкладка Processing (Обработка)-Рисунок 11.39.
Изменяя эти параметры вы изменяете
Рисунок 11.40. Изменяя эти параметры, вы изменяете светимость всех поверхностей сцены. Укажите значение Glow Radius в пикселях, чтобы задать расстояние, на которое будет распространяться свет от поверхности
10. Чтобы применить настройки и закрыть окно, нажмите клавишу Enter. Значение в поле Intensity (Интенсивность) определяет светимость всех поверхностей сцены, а величина в поле Glow Radius (Радиус свечения) - число светящихся пикселей, которые находятся вне поверхности.
11. Чтобы просмотреть созданный эффект свечения, нажмите клавишу F9 - см. Рисунок 11.41.
Определить параметры интенсивности и радиуса свечения можно с помощью инструмента Graph Editor (Редактор кривых).
Чтобы усилить эффект свечения, допускается присваивать параметрам значения, превышающие 100%.
Эффект тумана
Эффект тумана
Очень часто в сценах применяется эффект тумана. Чем дальше объект сцены расположен от камеры, тем меньше видно его в тумане. Задав параметры эффекта, можно определить тип тумана, область его действия, а также цвет, который будет использоваться при скрытии удаленных от камеры объектов. Однако необходимо отметить, что туман не оказывает никакого влияния на объекты, расположенные на заднем плане. Поэтому создаваемый туман не отличается большой реалистичностью. Чтобы это проиллюстрировать, в следующем примере в качестве фона выберем сплошную заливку черным цветом.
Каждая частица отображается в течении 150 кадров после того как будет выпущена из Emitter
Рисунок 11.18. Каждая частица отображается в течении 150 кадров, после того как будет выпущена из Emitter
14. Чтобы получить доступ к настройкам Motion (Движение) частиц, испускаемых объектом Emitter, перейдите на вкладку Motion.
15. В поле Vector(m/s) Y (Скорость(м/с) Y) введите 500 mm и нажмите клавишу Enter (Рисунок 11.19). Таким образом вы сообщите частицам некоторую вертикальную скорость.
Можно создавать различные группы
Рисунок 11.51. Можно создавать различные группы смешивания, это позволяет определять поверхности, которые будут взаимодействовать между собой
19. Перейдите на вкладку Shading (Затенение), чтобы получить доступ к настройкам затенения поверхности HyperVoxels (Рисунок 11.53).
20. В поле Color (Цвет) щелкните по красному компоненту и присвойте ему значение 255.
21. Щелкните по зеленому и синему компонентам, установите значение 0 (см. Рисунок 11.54).
На вкладке HyperTexture располежены
Рисунок 11.63. На вкладке HyperTexture располежены опции текстурных эффектов. Они позволяют получить имитацию клубящегося дыма или рассеяние эффектов HyperVoxels
19. В окне Viper из выпадающего меню Preview (Предварительный просмотр) выберите пункт Make Preview (Создать предварительный просмотр).
20. По окончании формирования предварительного просмотра щелкните по кнопке Play, чтобы просмотреть созданный эффект (Рисунок 11.64).
На вкладке Processing настройте эффекты созданные после просчета изображения
Рисунок 11.39. На вкладке Processing настройте эффекты, созданные после просчета изображения
9. Отметьте галочкой опцию Enable Glow (Включить свечение). В поле Intensity (Интенсивность) введите 200, а в поле Intensity Radius (Радиус интенсивности) введите 24 (Рисунок 11.40). Помните, что интенсивность свечения задается относительно светимости поверхностей всей сцены. Если светимость поверхностей всей сцены составляет 60%, а светимость данной поверхности - 25%, то абсолютная интенсивность свечения будет составлять лишь 15%.
Окно свойств HyperVoxels разделено
Рисунок 11.46. Окно свойств HyperVoxels разделено на три типа свойств: Geometry,Shading и HyperTexture. Таким образом, вы всегда знаете, где найти элементы настройки, необходимые для решения возникающих задач

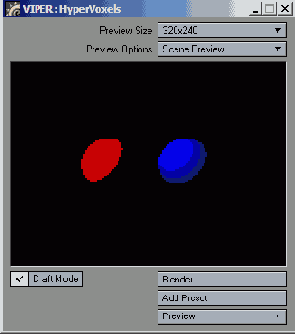

12. На панели инструментов щелкните по кнопке Viper. Откроется окно Versatile Interactive Preview Render.
13. В выпадающем меню Preview Options (Настройки предварительного просмотра) окна Viper вы можете выбрать один из режимов: - в режиме Scene Preview инструмент Viper создает предварительный просмотр всех элементов сцены, которые имеют отношение к создаваемому эффекту;
- в режиме Object Preview воспроизводятся объекты, выделенные в HyperVoxels;
- Particle Preview отображает отдельные частицы сцены. В данном примере выбран пункт Scene Preview (Предварительный просмотр сцены) - Рисунок 11.47.
Опция HyperVoxels располагается рядом с Ground Fog
Рисунок 11.45. Опция HyperVoxels располагается рядом с Ground Fog
11.В списке, расположенном под выпадающим меню, дважды щелкните по пункту HyperVoxels 3.0, чтобы открыть окно свойств HyperVoxels (Рисунок 11.46).
Параметр Explosion создает эффект взрывающихся частиц Создание гравитации
Рисунок 11.20. Параметр Explosion создает эффект взрывающихся частиц
Параметр Particle Size определяет объем создаваемый вокруг каждой точки
Рисунок 11.49. Параметр Particle Size определяет объем, создаваемый вокруг каждой точки
16. В выпадающем меню Blending Mode (Режим смешивания) вы можете выбрать один из режимов: - Additive (Аддитивный). Объединение поверхностей;
- Negative (Негатив). Поверхности не сливаются, но продавливают друг друга;
- Effector (Эффектор). Поверхность вынуждает другие поверхности, в состав которых она входит, увеличиваться в размерах. В данном примере выбран пункт Additive-Рисунок 11.50.

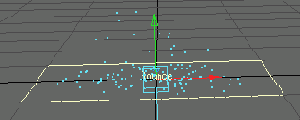

Превратите источник в маленький куб
Рисунок 11.17. Превратите источник в маленький куб
12. Перейдите на вкладку Particle (Частица), чтобы получить доступ к настройкам частиц.
13. В поле Lifetime(s) (Время жизни) введите 150. Это означает, что каждая частица будет отображаться в течение 150 кадров (Рисунок 11.18).
При соединении поверхностей возникает
Рисунок 11.57. При соединении поверхностей возникает градиент перехода цвета от одной поверхности к другой
Применение фильтров изображений
Применение фильтров изображений
1. Перейдите на вкладку Items (Элементы), затем из выпадающего меню Add (Добавить) выберите пункты Objects -> Load Object (Объекты -> Загрузить объект) или нажмите клавишу + (Плюс).
2. Откроется окно Load Object (Загрузить объект). Выберите нужный объект и щелкните по кнопке Open (Открыть).
3. Щелкните по кнопке Window и найдите пункт Image Processing, или нажмите клавиши Ctrl+F8 . Откроется окно Effects (Эффекты), вкладка Processing (Обработка).

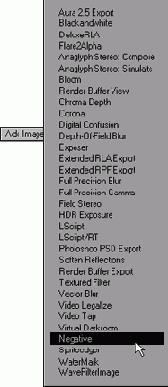

4. Из выпадающего меню Add Image Filter (Добавить фильтр изображения) выберите нужный фильтр, например, Negative (Негатив) - Рисунок 11.42.
5. Чтобы оценить созданный эффект, нажмите клавишу F9 (Рисунок 11.43).
Работать с поверхностями созданными
Рисунок 11.53. Работать с поверхностями, созданными при помощи HyperVoxels можно точно так же, как и с обычными поверхностями
22. Выполните шаги 14-16 для элемента Clump-2.
23. Из выпадающего меню Blending Group (Группа смешивания) выберите пункт Clumpy.
24.Перейдите на вкладку Shading (Затенение) и в поле Color (Цвет) установите значение синего компонента 255, а зеленого и красного - 0. Изображение в окне Viper изменится (Рисунок 11.55).
Размер частиц должен составлять 250 мм
Рисунок 11.62. Размер частиц должен составлять 250 мм
15. Перейдите на вкладку HyperTexture, чтобы получить доступ к настройкам текстур.
16.В поле Frequencies (Частоты) введите значение 1, чтобы сгладить создаваемый эффект и снизить его амплитуду (или силу).
17. В поле Texture Amplitude (Амплитуда текстуры) введите значение 20, чтобы снизить влияние текстуры на отображение спрайта, затем нажмите клавишу Enter.
18. Из выпадающего меню Texture Effect (Эффект текстуры) выберите пункт Billowing (Волнение), чтобы создать эффект клубящегося дыма (Рисунок 11.63).
Разрешение выбранного изображения
Рисунок 11.8. Разрешение выбранного изображения показано в информационном окне, а уменьшенный вариант - под выпадающим меню Background Image
В качестве фонового изображения можно использовать последовательность изображений или файл анимации.
Сцена должна содержать два нулевых объекта расположенных на расстоянии 2 м друг от друга
Рисунок 11.44. Сцена должна содержать два нулевых объекта, расположенных на расстоянии 2 м друг от друга
7. Переместите указатель кадров в кадр с номером 30.
8. Переместите объект Clump-2 в начало оси X. Создайте опорный кадр.
9. Щелкните по кнопке Window и найдите пункт Volumetric and Fog options, или нажмите клавиши Ctrl+F6. Откроется окно Effects (Эффекты), вкладка Volumetrics (Объемность).
10. Из выпадающего меню Add Volumetric (Добавить объемность) выберите пункт HyperVoxels (Рисунок 11.45).
Создайте тонкий прямоугольник базовый объект источника дыма
Рисунок 11.58. Создайте тонкий прямоугольник - базовый объект источника дыма
7. Чтобы получить доступ к настройкам движения частиц, перейдите на вкладку Motion (Движение).
8. Измените значение в поле Vector(m/s) Y на 2 т. ЭТО означает, что частицы будут двигаться вверх. В поле Vibration(m/s) установите значение 1.0, а в поле Vibration(min) - 50%, что создаст хаотичность в движении частиц (Рисунок 11.59).
9. Закройте окна FX_Emitter и Item Properties.
10. Щелкните по кнопке Move на панели инструментов и переместите камеру в точку с координатой 700 mm, расположенную на оси Y. В результате сцена должна выглядеть как на Рисунок 11.60.
Создание декораций
Создание декораций
1. Перейдите на вкладку Scene (Сцена), затем на панели инструментов щелкните по кнопке Backdrop (Фон) или нажмите клавишиCtrl+F5 . Откроется окно Effects (Эффекты), вкладка Backdrop (Фон).
2. Из выпадающего меню Add Environment (Добавить декорации) выберите нужный инструмент (Рисунок 11.9).
Создание гравитации
1. Выполните шаги 1-4 процедуры «Со здание источника частиц», нулевой объект назовите Gravity. При открытии окна Item Properties (Свойства элемента,) для инструмента Gravity окно FX_Emitter автоматически закроется.
2. В разделе Dynamics в меню Add Dynamics выберите пункт Gravity.
3. Чтобы открыть окно свойств Gravity, дважды щелкните по его названию в списке.
4. Закройте окно Item Properties (Свойства элемента) и переместите окно FX_Gravity так, чтобы вы могли видеть окно проекции.
5. Из выпадающего меню Falloff Mode (Режим спада) выберите пункт OFF (Выключено). Гравитация применена ко всей сцене (Рисунок 11.21).
Создание источника частиц
Создание источника частиц
1. Перейдите на вкладку Items (Элементы).
2. Из выпадающего меню Add (Добавить) выберите пункты Objects -> Add Null (Объекты -> Добавить нулевой объект). Откроется диалоговое окно Null Object Name (Имя нулевого объекта).
3. В поле имени введите Emitter (Источник) и щелкните по кнопке ОК или нажмите клавишу Enter.
4. Щелкните по кнопке Item Properties (Свойства элемента), расположенной под указателем кадров, или нажмите клавишу Р. Откроется окно Item Properties (Свойства элемента) объекта Emitter.
5. В разделе Dynamics в меню Add Dynamics выберите пункт Emitter (Источник частиц).
6. Чтобы, открыть окно свойств объекта FX_Emitter, дважды щелкните по пункту FX Emitter 3 Particles в списке.
7. Закройте окно Item Properties (Свойства элемента) для объекта Emitter и расположите окно свойств FX_Emitter так, чтобы можно было наблюдать за элементом Emitter в окне проекции (Рисунок 11.15).
Создание эффекта дыма
1. Перейдите на вкладку Items (Элементы), затем из выпадающего меню Add (Добавить) на Панели инструментов выберите пункты Objects -> Add Null (Объекты -> Добавить нулевой объект).
2. В появившемся диалоговом окне Null Object Name (Имя нулевого объекта) введите имя Smokey.
3. Щелкните по кнопке Properties (Свойства), расположенной под указателем кадров, либо нажмите клавишу Р. Откроется окно свойств элемента Smokey.
4. В разделе Dynamics щелкните на кнопке Add dynamics выберите пункт Emitter (Источник).
5. В списке дважды щелкните по пункту FX Emitter 3 Particles, чтобы открыть окно свойств FX Emitter.
6. Измените значение в поле Generator Size Y (Размер источника по оси Y) на 300 mm, а в поле Generator Size Z (Размер источника по оси Z) на 100 mm (Рисунок 11.58).
Создание эффекта жидкости
Создание эффекта жидкости
1. Перейдите на вкладку Items (Элементы), затем из выпадающего меню Add (Добавить) выберите пункты Objects ->Add Null (Объекты ->Добавить нулевой объект).
2. В появившемся диалоговом окне Null Object Name (Имя нулевого объекта) введите имя Clump-1.
3. Выполните шаги 1 и 2, чтобы создать второй нулевой объект Clump-2.
4. В поле последнего кадра сцены, находящемся справа от указателя кадров, введите 30, что составляет длину создаваемой анимации.
5. На панели инструментов щелкните по кнопке Move (Переместить) и переместите объект Clump-1 в точку на оси X с координатой -1 т.
6. Переместите объект Clump-2 в точку с координатой 1 т, также расположенную на оси X. В результате должна получиться сцена, изображенная на Рисунок 11.44.
Создание эффектов с использованием частиц
Создание эффектов с использованием частиц
Подобные эффекты используются для имитации пыли, искр или испаряющейся воды, то есть процессов, сопровождающихся выделением большого количества маленьких частичек. В LightWave такие эффекты создаются при помощи инструмента Particle FX (Частицы). Инструмент Particle FX состоит из четырех основных частей: FX_Emitter (Источник). Объект, к которому применен этот инструмент, испускает частицы;
FX_Collision (Эффект столкновения). Данный инструмент заставляет частицы ударяться об объект, к которому применен инструмент FX_Collision. Например, его можно использовать для заполнения объекта частицами;
FX_Gravity (Эффект гравитации). Этот инструмент имитирует гравитацию, влияя либо на всю сцену, либо на частицы, попадающие в область его действия. Без гравитации частицы движутся в одном направлении с постоянной скоростью;
FX_Wind (Эффект ветра). Данный инструмент имитирует порывы ветра, которые действуют на частицы, созданные FX_Emitter. Например, ветер может подхватить и закружить снежинки, крутя их по сцене. Следующий пример показывает, как можно создать простую анимацию с использованием частиц.
Создание плоскости удара
1. Выполните шаги 1-4 процедуры «Создание источника частиц», нулевой объект назовите Collision.
2. В разделе Dynamics в меню Add Dynamics выберите пункт Collision.
3. Чтобы открыть окно свойств Collision, дважды щелкните по его названию в списке.
4. Закройте окно Item Properties (Свойства элемента) для Collision и расположите окно свойств Collision так, чтобы вы могли наблюдать за происходящим в окне проекции.
5. Из выпадающего меню Туре (Тип) выберите пункт Plane (Рисунок 11.23).
6. В поле Radius/Level (Радиус/уровень) введите 0 и нажмите клавишу Enter, чтобы совместить плоскость удара с положением объекта Collision (0 m по оси Y). Частицы останавливаются по достижении плоскости (Рисунок 11.24).
Создание простого тумана
Создание простого тумана
1. Перейдите на вкладку Items (Элементы), затем из выпадающего меню Add (Добавить) выберите пункты Objects -> Load Object (Объекты -> Загрузить объект) или нажмите клавишу + (Плюс). Откроется диалоговое окно Load Object (Загрузить объект).
2. Выберите объект, расположенный на жестком диске вашего компьютера, и щелкните по кнопке ОК.
3. Нажмите клавишу F9, чтобы обновить сцену (Рисунок 11.28).
Создание светящихся объектов
Создание светящихся объектов
1. Перейдите на вкладку Items (Элементы), затем из выпадающего меню Add (Добавить) выберите пункты Objects -> Load Object (Объекты -> Загрузить объект) или нажмите клавишу + (Плюс).
2. Откроется диалоговое окно Load Object (Загрузить объект). Выберите нужный объект и щелкните по кнопке Open (Открыть).
3. Щелкните по кнопке Surface Editor (Редактор поверхностей) на панели инструментов или нажмите клавишу F5. Откроется окно Surface Editor (Редактор поверхностей)-Рисунок 11.36.
Создание туманного фона
Создание туманного фона
1. Выполните шаги 1-6 процедуры «Создание простого тумана».
2. Из выпадающего меню Add Volumetric (Добавить объемный) выберите пункт Ground Fog (Туманный фон) - см. Рисунок 11.32.
Светящиеся объекты
Светящиеся объекты
В реальном мире иногда можно наблюдать эффект, возникающий вокруг светящихся предметов. Это объясняется тем, что свет, который они испускают, рассеивается атмосферой. Можно назвать множество примеров такого свечения, начиная от будильника, стоящего на прикроватном столике, и заканчивая габаритными огнями вашего автомобиля. LightWave позволяет имитировать подобный эффект. Он не является объемным, а лишь создает двумерное свечение на поверхности изображения.
Так выглядит эффект простого тумана
Рисунок 11.31. Так выглядит эффект простого тумана. Заметьте, что он не оказал никакого влияния на фон, в цвет тумана окрасился только объект
Вы можете просмотреть созданный эффект в виде Camera, активировав опцию тумана OpenGL на вкладке Display (Отображение) окна Layout's Preferences (Настройки Layout).
Если вы хотите добиться более реалистичного эффекта, используйте инструмент Ground Fog (Туманный фон), который создает туман, оказывающий влияние и на элементы фона. Только здесь нужно указывать не границы действия тумана, а определить его высоту над землей.Так выглядит объект до создания
Рисунок 11.29. При помощи вкладки Volumetrics вы можете создавать такие эффекты, как туман и HyperVoxels. Если выбрать режим Linear, туман будет усиливаться линейно по мере удаления от камеры. Опции Nonlinear1 и Nonlinear2 создают нелинейное усиление тумана
7. В поле Min Distance (Минимальное расстояние) введите -3 m и нажмите клавишу Enter. Это будет началом зоны тумана (Рисунок 11.30).
Типы Ground Fog Существует два
Fast Fog (Быстрый туман). Туман этого типа создается очень быстро. Он используется в том случае, если не очень важна глубина туманной области. Вы берите этот пункт, если хотите создать вполне реалистичный эффект, на расчет которого тратилось бы немного времени;
Raymarcher (Движущийся). Туман этого типа рассчитывается по существующим физическим моделям. Texture Editor (Редактор текстур) позволяет при помощи градиентов и изображений смоделировать очень реалистичный движущийся туман. Но для этого требуется произвести огромное количество вычислений, что значительно увеличивает время создания сцены. Туман данного типа реагирует на источники света. Если поместить направленный источник света в область тумана, можно будет увидеть его луч.
В качестве фона вы можете использовать изображения любого типа поддерживаемого LightWave
Рисунок 11.7. В качестве фона вы можете использовать изображения любого типа, поддерживаемого LightWave
4. Чтобы загрузить изображение и закрыть диалоговое окно, щелкните по кнопке Open (Открыть). Разрешение выбранного изображения показано в информационном окне, а уменьшенный вариант размещен под выпадающим меню (Рисунок 11.8).
В LightWave входит набор фильтров
Рисунок 11.42. В LightWave входит набор фильтров изображений
Вместе с Lightwave поставляется небольшой набор фильтров изображений. Но вы можете найти множество других фильтров в Internet. Например, очень рекомендуем посетить сайт www.flav.com.
В окне Effects на вкладке Backdrop
Рисунок 11.2. Чтобы изменить цвет фона, вы можете ввести значение каждого компанента цвета
Если вам нравится градиентная заливка, щелкните по кнопке Gradient Backdrop (Градиентный фон), а затем выберите цвета для создания градиентного перехода.
В окне Viper из выпадающего меню Preview Options выберите пункт Scene Preview
Рисунок 11.47. В окне Viper из выпадающего меню Preview Options выберите пункт Scene Preview
14. В окне HyperVoxels в списке объектов дважды щелкните по имени Clump-1, чтобы активировать объект. Вокруг Clump-1 будет построена гладкая поверхность (Рисунок 11.48).
В окне Viper можно просмотреть созданные эффекты
Рисунок 11.10. В окне Viper можно просмотреть созданные эффекты
3. В окне Backdrop (Фон) дважды щелкните по пункту SkyTracer2 в списке, расположенном под выпадающим меню Add Environment (Добавить декорации). Откроется окно свойств SkyTracer2.
4. Перейдите на вкладку Clouds (Облака). В области Low Attitude Clouds (Низкие облака) отметьте галочкой опцию Enable Clouds (Включить облака)- Рисунок 11.11.
5. В окне Viper вы можете увидеть созданный эффект (Рисунок 11.12).
В результате на экране отображаются красная и синяя поверхности HyperVoxels
Рисунок 11.55. В результате на экране отображаются красная и синяя поверхности HyperVoxels
25. Чтобы создать предварительный просмотр анимации, в окне Viper из выпадающего меню Preview (Предварительный просмотр) выберите пункт Make Preview (Создать предварительный просмотр) - Рисунок 11.56. В отличие от Layout Preview, Viper формирует предварительный просмотр автоматически, используя для этого первый и последний кадры анимации.
В Viper создать предварительный
Рисунок 11.56. В Viper создать предварительный просмотр так же просто, как и в Layout Preview. Кроме того, это занимает гораздо меньше времени, чем полное формирование изображения
26. Щелкните по кнопке Play, чтобы просмотреть созданную сцену (Рисунок 11.57).
Вкладка Compositing позволяет
Рисунок 11.6. Вы можете загрузить изображение, воспользовавшись выпадающим меню Image. Вам не придется каждый раз вызывать окно Image Editor
3. Появится диалоговое окно Load Image (Загрузить изображение). Выберите изображение, которое вы хотели бы использовать в качестве фонового (Рисунок 11.7).
Введя положительное значение вы
Рисунок 11.19. Введя положительное значение, вы заставите частицу двигаться вдоль положительной координатной полуоси, отрицательной координатной полуоси, отрицательное - вдоль отрицательной полуоси
16. В поле Explosion(m/s) (Взрыв(м/с)) введите 2 и нажмите клавишу Enter. Частицы начнут рассыпаться после того, как поднимутся вверх (Рисунок 11.20).
Вы можете отслеживать все вносимые
Рисунок 11.16. В окне свойств FX_Emitter определяются основные атрибуты движения частиц. Изменяя размер источника, вы задаете начальный размер группы частиц
11. Повторите шаг 10 для осей Y и Z. Объект Emitter должен принять форму куба (Рисунок 11.17).
Выберите тип Plane имитирующий
Рисунок 11.23. Выберите тип Plane, имитирующий плоскую поверхность, например, поверхность стола, чтобы заставить частицы взаимодействовать с объектами сцены FX_Colllslon
Вы, наверное, заметили, что при выполнении шага 6 в окне проекции на плоскости удара появилось слово Bounce (Удар). Это говорит о том, что в данный момент установлен тип столкновения Bounce. Если вы измените режим столкновения, то на плоскости сразу же отобразится его название. Таким образом, даже если окно свойств FX_Colllslon закрыто, всегда известно, какой тип столкновения используется.
Значения в полях Min Distance
Рисунок 11.30. Значения в полях Min Distance и Max Distance определяют начальную и конечную зоны распространения тумана
8. В поле Max Distance (Максимальное расстояние) введите 5 m и нажмите клавишу Enter. Вы определили конец области тумана, все объекты за ее пределами будут полностью поглощены туманом.
9. Чтобы обновить изображение, нажмите клавишу F9 (Рисунок 11.31).
